产品简介
· 高精确度，一般可达±0.5%R、±1.0%R
· 重复性好，短期重复性可达0.05% - 0.2%
· 结构紧凑轻巧，安装维护方便
· 耐压等级高
· 压力损失小，流通能力强
· 抗震动性能强
产品参数

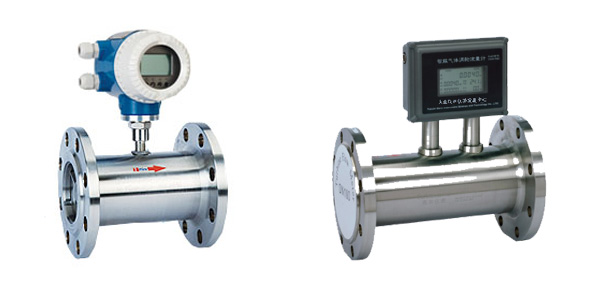

产品图片 |
|
|
|
仪表型号 |
LWGY-N |
LWGY-A |
LWGY-N防爆型 |
LWGY- A防爆型 |
LWGY-B |
LWGY- C |
信号输出 |
脉冲 |
4-20mA |
脉冲 |
或4-20mA |
无 |
4-20mA/脉冲 |
供电电源 |
+24VDC±15% |
+24VDC±15% |
24VDC±15% |
24VDC±15% |
锂电池 |
24VDC±15% |
精度等级 |
1.0~0.5级 |
1.0~0.5级 |
1.0~0.5级 |
测量范围 |
标准量程 |
标准量程 |
标准量程或扩展量程 |
显示器 |
无 |
无 |
有 |
通讯接口 |
无 |
无 |
可选RS485 |
仪表材质 |
不锈钢 |
不锈钢 |
不锈钢 |
防爆等级 |
无 |
ExdIIBT6或ExiaIICT4 |
ExdIIBT6或ExiaIICT4 |
防护等级 |
IP60 |
IP65 |
IP65 |
整机功耗 |
＜1W |
＜1W |
＜1W |
仪表通经 |
DN4~DN250 |
DN4~DN250 |
DN4~DN250 |
介质温度 |
-20℃~120℃ |
-20℃~120℃ |
-20℃~120℃ |
环境温度 |
-30℃~60℃ |
-30℃~60℃ |
-30℃~60℃ |
测量范围与压力等级
仪表通径 |
标准范围
（m3/h） |
扩展范围
（m3/h） |
安装方式 |
常规耐压
（MPa） |
特制耐压等级
（MPa） |
DN 4 |
0.04～0.25 |
0.04～0.4 |
螺纹（法兰） |
6.3 |
12、16、25 |
DN 6 |
0.1～0.6 |
0.06～0.6 |
螺纹（法兰） |
6.3 |
12、16、25 |
DN 10 |
0.2～1.2 |
0.15～1.5 |
螺纹（法兰） |
6.3 |
12、16、25 |
DN 15 |
0.6～6 |
0.4～8 |
螺纹（法兰） |
6.3、2.5（法兰） |
4.0、6.3、12、16、25 |
DN 20 |
0.8～8 |
0.45～9 |
螺纹（法兰） |
6.3、2.5（法兰） |
4.0、6.3、12、16、25 |
DN 25 |
1～10 |
0.5～10 |
螺纹（法兰） |
6.3、2.5（法兰） |
4.0、6.3、12、16、25 |
DN 32 |
1.5～15 |
0.8～15 |
法兰（螺纹） |
6.3、2.5（法兰） |
4.0、6.3、12、16、25 |
DN 40 |
2～20 |
1～20 |
法兰（螺纹） |
6.3、2.5（法兰） |
4.0、6.3、12、16、25 |
DN 50 |
4～40 |
2～40 |
法兰（螺纹） |
2.5 |
4.0、6.3、12、16、25 |
DN 65 |
7～70 |
4～70 |
法兰 |
2.5 |
4.0、6.3、12、16、25 |
DN 80 |
10～100 |
5～100 |
法兰 |
2.5 |
4.0、6.3、12、16、25 |
DN 100 |
20～200 |
10～200 |
法兰 |
1.6 |
4.0、6.3、12、16、25 |
DN 125 |
25～250 |
13～250 |
法兰 |
1.6 |
2.5、4.0、6.3、12、16 |
DN 150 |
30～300 |
15～300 |
法兰 |
1.6 |
2.5、4.0、6.3、12、16 |
DN 200 |
80～800 |
40～800 |
法兰 |
1.6 |
2.5、4.0、6.3、12、16 |
|
|
|
