测量原理
导波雷达发出的高频脉冲微波沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与到被测介质的 距离成正比。由于采用了先进的微处理器和独特的 Echo 回波处理技术，导波雷达物位计可以应用于各种复杂工况。多种过程连接方式及探测组件的型式，使得ZH-RD3系列导波雷达物位计适用于各种复杂工 况。如：高温、高压及小介电常数介质等。采用脉冲工作方式，导波雷达物位计发射功率极低，可安装于各种金属、非金属容器内，对人体及环境均无伤害。
产品特点
ZH-RD3系列可用于连续测量液体及固体粉料、粒料及液体的物位

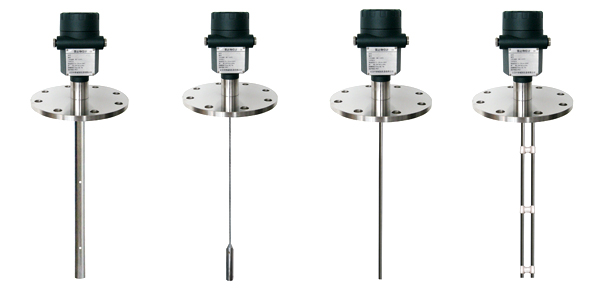

缆式探头：主要用于测量液体及固体料位，最大测量距离35米
杆式探头：主要用于液体
同轴杆式探头：用于液体
可向系统提供以下信号接口：HART，4…20mA
ZH-RD3系列雷达物位计测量不受下列因素影响：
－液体密度，固体物料的疏松程度
－温度
－加料时的粉尘
液体表面的泡沫对测量无影响
同轴杆式的探头测量完全不受罐体及安装短管的内部结构的影响
探杆和探缆可更换
HART或PROFIBUS-PA通信协议及基金会现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定操作，通过软件GDPF实现简单的组态设定和编程
|
